No akkor kissé földhözragadtabb topic...

... Sz-300V Antey légvédelmi rakétakomplexum alváltozatainak felépítése:

(esetleges hibát/typo-t kéretik javítani)



komplexum által alkalmazott légvédelmi rakéták...

9M83 hatótávolsága 75km

9M82 hatótávolsága 100km



9M82M hatótávolsága 200~250km

9M83M hatótávolsága 120~130km



9M82MD hatótávolsága 350km

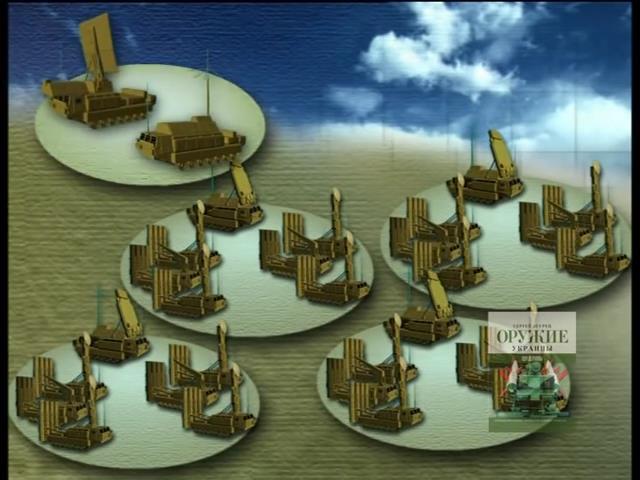

Sz-300V1 Antey-300 dandár (SA-12A) felépítése

Rendszeresítve 1983

Max hatótávolság 75km

Leküzdhető TBM hatótávolsága 300km



- vezetési osztály

            1db 9Sz457 KP (командный пункт) vezetési pont.

            1db 9Sz15 KO (РЛС кругового обзора) "Обзор-3" [Bill Board] körkörös célfelderítő radar

- 4 harci osztály

            1db 9Sz32 SzNR (многоканальную станцию наведения ракет) [Grill Pan] tűzvezető lokátor

            2 légi célok elleni indító üteg

            2db 9А83 PU (пусковые установки) indító 4x 9М83 rakétával, és alávilágító antennával

            1db 9А85 PZU (пускозаряжающие установки) szállító 4x 9М83 rakétával



Az osztályban így van...

24db 9М83 légi célok (és TBM) elleni rakéta, és 4 tűzcsatorna



... egy komplett dandárban pedig:

 96db 9М83  légi célok (és TBM) elleni rakéta, és 16 tűzcsatorna
