Örök hála :)  Közben én is találtam egy nagyon aranyos példányt.

és akkor beugrott, hogy amit keresel az buck-boost converternek hívják, és lám van is a boltban:

http://www.ebay.com/sch/i.html?_odkw=buck-boost&_osacat=0&_from=R40&_trksid=p2045573.m570.l1313.TR0.TRC0.H0.Xbuck-boost+liion.TRS0&_nkw=buck-boost+liion&_sacat=0

Két celláról semmi gond sincs, millió olyan (kapcsolóüzemű) step-down konverter van, ami (az esetünkben fontos) 5-8.4 voltos tartományból 3.3 voltot csinál. Védett cellák esetében automatikusan megoldott a túláram, túlmerítés és a túltöltés elleni védelem is.

Igazán izgalmas egy cellával lenne. Ott persze le és fel is kellene konvertálnia/szabályoznia (a legtöbb gyártó 2.5 voltig történő kisütés esetére adja meg a kapacitást és a várható élettartamot). Az lehet a probléma, hogy a step-up és a step-down konvertereket is el lehet intézni egy induktivitással és egy kapcsolóelemmel. Ha pedig le és fel is kell konvertálni, akkor praktikusan ellenütemű kapcsolók kellenek pici trafóval. De ez sem lenne művészet, csak a szándék hiányzik. Csak azt tudnám, hogy miért...

az a gond, hogy a liion cella 3.6-4.2V között mozog. Alul az a 0.3V még egy nagyon szuper LDO-nak is nagyon kevés. olyan kellene ami két celláról megy, korrekt step-down de rendesen kezeli a cellát hogy ne süsse túl.

Igen a NodeMCU adja magát egy ilyen megoldásra, de igazad van, hogy az eredő hatásfok (~0,85 * 3,3 /5 = 56%) nem szívderítő. Egy picit jobb lehet sw step-up majd sw step-down konverterrel (0,85² = 72%), de így is van elkerülhető veszteség + bután néz ki. Mindegy, talán kijönnek valamikor egy aranyos, körömnyi méretű modullal.

Akkor akit érdekel:

http://forum.index.hu/Article/showArticle?t=9231660

nem találom.

nem nézted be, szerintem is magától értetődő, és én sem találtam. parasztosan fogtam egy ilyen egycellás telefon vésztöltőt, amiben benne van az 5V stepup, és rádugtam a nodemcu boardra, amiben meg van 3.3 szabályzó. pazarol rendesen...

Nyitottam egy ESP topikot.

Várok mindenkit aki ezzel küzd! :-)

A flashelés megvan, de az utolsó pont nem jön össze.

Szerintem is nyissunk topikot az ESP-nek!

Miként oldottad meg Li-ion vagy LiPo celláról a táplálást? Az előbb keresgéltem az ebay kínálatából. Bőséges a választék:

- LiPo (2.5-4.2V) -> 5V

- 5V -> 3.3V

konverterekből, de LiPo -> 3.3V megoldást sehol sem találtam, pedig az igény nagyon kézenfekvő. Valamit nagyon benéztem?

Igen, csak nem vártam elég türelmesen.

Nem jött levél csak később, amikor már kikapcsoltam a gépet.

Köszi a segítséget, holnap próba.

angol megy?

beixeled az 1-wire-t, felül beírod az emailcímed, alul megnyomod a Start your build gombot.

kapsz két levelet. a másodikban van egy link, amiről le tudod tölteni a cuccot. én a float verziót használom.

http://nodemcu-build.com/builds/nodemcu-master-13-modules-2016-01-14-19-53-58-float.bin

ez az én buildem linkje, de szerintem te is le tudod tölteni.

ezt az egy fileot kell az ESP8266Flasher-el beleégetni.

Vajk

ps: nyissunk külön nodemcu vagy esp8266 topikot? mert ez nem arduino...

Köszi a programot, de én elakadtam a 2-es pontnál.

Eljutottam odáig, hogy letöltött egy nodemcu-firmware-master.zip mappát, benne ezer file.

Melyik ezekből az amit be kell égetni a wifibe?

Mini howto:

1. thingspeak.com
- create new channel
- turn on 4 fields
- make public
- get write key

2. http://nodemcu-build.com/
- get firmware with 1-wire module

3. ESP8266Flasher.exe
- load firmware

4. LuaLoader.exe

- config wifi (Set AP)

- upload init.lua

Konfigolás:

 - a wifit én a LuaLoader-ben konfigolom, az elmenti maradandóra, többet nem kell vele törődni.

 - a kód tetején kell beírni hogy melyik pin az 1w busz, meg a thingspeak API kulcsot

 - az futás elején kilistázza a buszon talált ds18b20-akat, olyan alakban mint ahogy a kódba be kell tenni. Innen be kell copy-pasteolni a kód tetején az én négy IDm helyére. Az utolsó után nem kell vessző! Amelyik szenzor itt az első, az lesz a field1, és így tovább. A thingspeak asszem 8 fieldet enged. Ha átírtad, utánna újra fel kell tölteni.

Hiányosságok:

 - nem sleepel mérések között. mondjuk ha nem elemről megy, nem sok értelme van

 - nem kezeli ha a wifi vagy a hálózat leállt. idővel vissza szokott konnektálni nekem

 - egyesével olvassa a szenzorokat, nem használ simultaneous conversiont. ahhoz kellene táp is a szenzoroknak, most nekem parasitic power-ben megy

 - nincs sok hibakezelés benne :-)

A kód: (szépen eltűnt a formázás)

pin = 3 -- ez az 1w busz

addrList={
{40,121,122,131,4,0,0,15},
{40,213,202,131,4,0,0,97},
{40,59,96,131,4,0,0,213},
{40,255,170,132,4,0,0,143}
}
apiKey="idejonazapikey"

-- search bus for devices
ow.setup(pin)
count = 0
ow.reset_search(pin)
repeat
addr = ow.search(pin)
if (addr~=nil) then
crc = ow.crc8(string.sub(addr,1,7))
if (crc == addr:byte(8)) then
if ((addr:byte(1) == 0x10) or (addr:byte(1) == 0x28)) then
count = count + 1
print (string.format("{%d,%d,%d,%d,%d,%d,%d,%d},",addr:byte(1,8)))
end
end
end
tmr.wdclr()
until ((addr==nil) or (count>=10))

getTemp=function(sAddr)
ow.reset(pin)
ow.select(pin, sAddr)
ow.write(pin, 0x44, 1)
tmr.delay(1000000)
present = ow.reset(pin)
ow.select(pin, sAddr)
ow.write(pin,0xBE,1)
data = nil
data = string.char(ow.read(pin))
for i = 1, 8 do
data = data .. string.char(ow.read(pin))
end
crc = ow.crc8(string.sub(data,1,8))
if (crc == data:byte(9)) then
t = (data:byte(1) + data:byte(2) * 256) * 625
t1 = math.floor(t / 10000)
t2 = t % 10000
return t1.."."..t2
else
return nil
end
tmr.wdclr()
end

sendData=function(d)
s=""
for i=1,#d do
s=s.."&field"..i.."="..(d[i])
end
conn=net.createConnection(net.TCP, 0)
conn:on("receive", function(conn, payload)
if (string.find(payload, "Status: 200 OK") ~= nil) then
print("Posted OK");
end
end)
conn:on("connection", function(conn, payload)


print (s)
conn:send("GET /update?api_key="..apiKey..s
.. " HTTP/1.1rn"
.. "Host: api.thingspeak.comrn"
.. "Connection: closern"
.. "Accept: */*rn"
.. "User-Agent: Mozilla/4.0 (compatible; esp8266 Lua; Windows NT 5.1)rn"
.. "rn")
end)
conn:on("disconnection", function(conn, payload)
conn:close();
collectgarbage();
end)
conn:connect(80,"api.thingspeak.com")
end

tmr.alarm(0, 60000, 1, function()
results={}
for i = 1,#addrList do
results[i]=getTemp(addrList[i])
end
sendData(results)
end )

https://thingspeak.com/channels/78919

Az enyém most halt meg délelőtt pont. három és fél napot bírt egy 2600mAh LiIon celláról, percenkénti loggolással.

jaja, kicsit olyan gyorsanműködik stílusú a kód. kiolvassa az összeset de csak az utolsót küldi el.

a thingspeaknak egyszerűen egy GET kell aminek parameterei a field1, field2, stb.

Nem sürgős, örülök ha meg tudod oldani és meg is osztod velünk!

Teljesen jó, ha a programba kell beírni, de végülis mindegy, mert feltölti mondjuk az első négyre aztán majd úgy lesz berakva a szenzor amelyik azt méri amit szeretnék. Vagy csak egyszerűen utána nevezem el a mezőket amikor látom, hogy melyiket hova tölti fel.

A programba úgyis bele kell írni a wifi csatlakozás miatt és a write kódot is bele kell rakni.

Nem ismerem a thingspeak-et (még).

De a kódban -ha jól látom- tulajdonképpen kiolvassa az összes 18b20 értékét.

Csak az utolsó-ét küldi el.

Egyébként én nem LUA-ban programozom fel.

Egy mintát megcsináltam.

1 érzékelő+ESP8266 küldi soros vonalon PC felé, WIFI kapcsolat él, arra terminállal rá lehet csatlakozni.

Ha tudok csinálni térerőt a kazánházba, akkor rárakom a maradék érzékelőt is.

Hétvégén meglátjuk.

ez pont az a kód, mint amit lentebb belinkelt szatti. elég le van egyszerűsítve a kód benne.

mennyire sürgős? este megcsinálom rendesre, hogy az összes szenzort kiolvassa.

hogyan akarod a szenzort párosítani a thingspeak fielddel? jó úgy ha a kódban kell majd leírni hogy melyik szenzor melyik field?

Vajk

Esetleg

https://github.com/ok1cdj/ESP8266-LUA/tree/master/Thermometer-DS18B20-Thingspeak

Az nekem mindegy lenne, hogy 3V vagy 5V-ről megy a DS.

A bajom az, hogy az ESP programjába ami nem Arduino nyelven íródott hogy tudom beilleszteni, hogy

nem csak egy szenzor jelét küldje el, hanem 3-4-et.

http://www.instructables.com/id/Low-cost-WIFI-temperature-data-logger-based-on-ESP/?ALLSTEPS

erre a programra gondolok.

A 18b20 adatlapja szerint mennie kell 3V-al is.

Ha megjön az eszközöm (ma), akkor 5 érzékelővel (3m-esek) ki tudom próbálni a hétvégén.

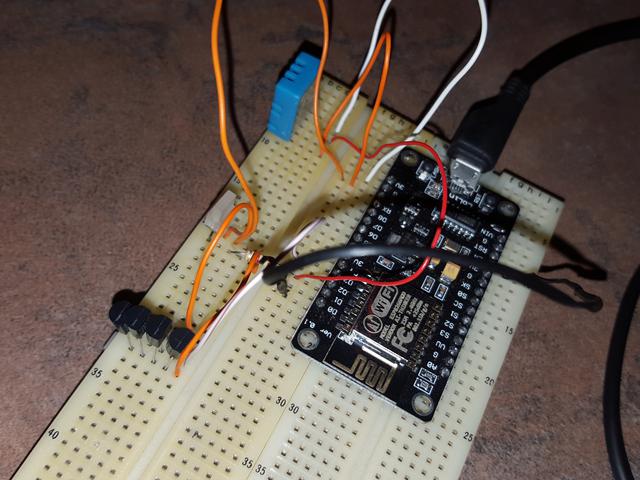

én most tesztelem. 3 napja megy, egyszer volt hogy 20percre valamiért nem tudott konnektálni, de szerintem csak béna a breadboard, mert pont akkor pakolásztam is.

az egyiken dht11 van, az a szenzor egy rakás szar. a másikon egy 18b20. egy 18650 akkuról percenkénti logolással 24-26 órát ment sleep nélkül. most játszom a deep sleeppel, a mai a negyedik nap és még megy.

a 1wire cuccban esp-ileg nem mélyültem el, a nodemcu api elég low level, az alap busz kommandokat tudja. szoftverileg nem látszik problémásnak a több szenzor elkezelése egy buszon. elektromosan viszont van nyűg rendesen. az esp 3.3V és nem is 5V toleráns, a 1wire meg 5V és a busz meghajtásához kell is neki. Egy szenzor rövid dróttal elmegyeget 3.3V-ról, de nem várnék tőle sokat. Vannak a maximnak i2c buszod meghajtói, azok megoldanák a szintillesztést is asszem. van is valahol, csak kopaszon, nincs hozzá breakout boardom.

Vajk

Valaki használta már az ESP8266-ot Arduino nélkül hőmérséklet logolásra a Thingspeakre?

Sok megvalósítási módot találok, de mindenhol csak egy szenzort használ. Jó lenne megoldani 3-4 db DS18B20-al.

Ezzel a bicajos szezon kezdetéig elleszek. :-D Köszi!

Jó bevezető írás kezdőknek és újrakezdőknek.

Minden példa AVR-re, és STM32-re is. Ami azért külön jó, mert egy csomó mindent pont ellentétesen valósítottak meg bennük. (Kell-e interrupt flag-et törölni, hová menti a state-t, stb.)

Ez is debug, csak sokkal nagyobb szívás. Óriási logolt adatot kell átbányászni, hogy megtaláld, mert korreláció az mindig van. Kivéve, amikor nincs.

Foleg amikor az ipafi szabvanyok egymasnak bekavadnak,es egy rendszeren belul esetleg tobb is elofordul. Ekkor jon az hogy ugyanazokat a buszokat sl keĺl kezdeni szetszedni.
