Végig olvastam a cikket, csak továbbra is megakad a szemem azon, hogy "small signals" és "power". 1mWatt is "power", meg most akkor meddig "small signal" a small signal....
"For high power, the perfect impedance is 30 ohms." cikkből idézve kapcsán jut eszembe a qrp versenyen 9+60dB térerőmérők látványa egyes állomásoknál.... Szóval a "high power" sincs definiálva.
Amúgy köszi a linket, sose olvastam erről a 30ohm körüli "csúcs"-ról nagyobb jelszintek esetén, utána bogarászok....
The answers to the impedance questions have both historical and technical roots. They begin with the work done by Lloyd Espenscheid and Herman Affel, who developed and analyzed the first coaxial cable in 1929 while working for the legendary Bell Labs. Their goal was to find a transmission medium for propagating a 4 megahertz (MHz) signal (a very wide bandwidth in those early days of long-distance telephony), which was needed to carry about 1000 bandwidth-limited analog voice calls across hundreds of miles. Doing so required a transmission line that could handle both high voltage and high power.
The two researchers analyzed the tradeoffs among key transmission line parameters of attenuation, voltage rating, and power rating (Figure 2).

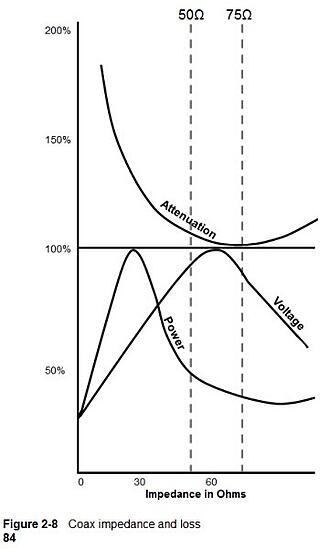

Figure 2: Among the key transmission line parameters are attenuation, voltage rating, and power rating. Each has an optimum value at a different impedance. (Image source: https://vk8bn.me)
Their analysis looked at the performance of three characteristics as a function of impedance and they found:
1: Attenuation (loss) is largely a function of the dielectric in the cable. For the air-filled coaxial cable which they analyzed, the lowest loss was at about 77 Ω (it is around 50 Ω for some dielectrics, but such cables did not yet exist).
2: The voltage maximum is a function of the intensity of the electric field between the coaxial outer conductor and the inner conductor. For coaxial cable supporting RF signals in the TE10 electromagnetic (EM) field waveguide mode, the e-field has its maximum at around 60 Ω.
3: The power handling capability is determined by the breakdown field and impedance (V2/Z). For air-filled coaxial cables operating below the TE11 mode cutoff frequency, the power transfer is at its maximum at around 30 Ω.
As with most engineering decisions, there is no ideal impedance value; instead, the best choice involves balancing tradeoffs. The 50 Ω value is a good compromise for power and voltage, such as that output by a transmitter. In contrast, for situations where low attenuation is the primary goal, such as with low-level signals from an antenna or an analog video link, 75 Ω is a better choice.
Further, theres another reason why 75 Ω is a desirable impedance. The natural impedance of a standard half-wave dipole antenna at its resonant frequency is 73 Ω, while the impedance of the widely used folded dipole antenna is 300 Ω. This means that 75 Ω is a near-perfect match for the larger dipole, while it also is easy to provide a close match to the folded dipole using a basic 4:1 balun.
Using different impedances realizes different objectives in a single design and adds another level of complexity. In practice, the difference in loss over a short run of a few centimeters may be negligible. Further, the voltage standing-wave ratio (VSWR) when connecting a 75 Ω cable to a 50 Ω one is 1.5:1, which may be an acceptable non-unity value (in many low or medium power situations, a VSWR below 2:1 is considered acceptable).
