Apríték adagagoló építése .Ide lehet írni tapasztalatokat kérdéseket ebben a témában.Sok embert foglalkoztat a kérdés .hogyan lehet kiváltani a gázfűtést ,hogy a komfort azért megmaradjon.
A fals levegős huzatszabályzó nagyon jó ötlet ha nagy a huzat az megoldja idöjárástól függetlenül. Amit korábban írtak hogy egy lapos vassal vagy szögvassal vezesd a levegő útját hogy lefelè fújjon jó ötlet, nekem is így van az emelős fejnèl.

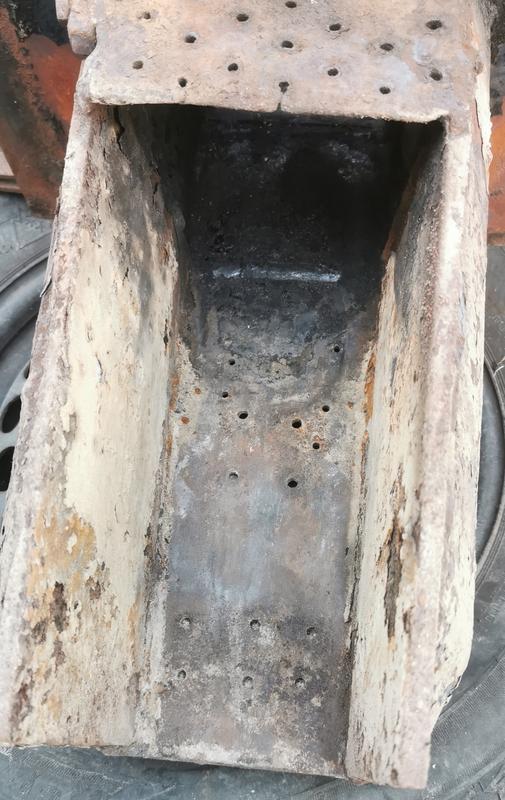

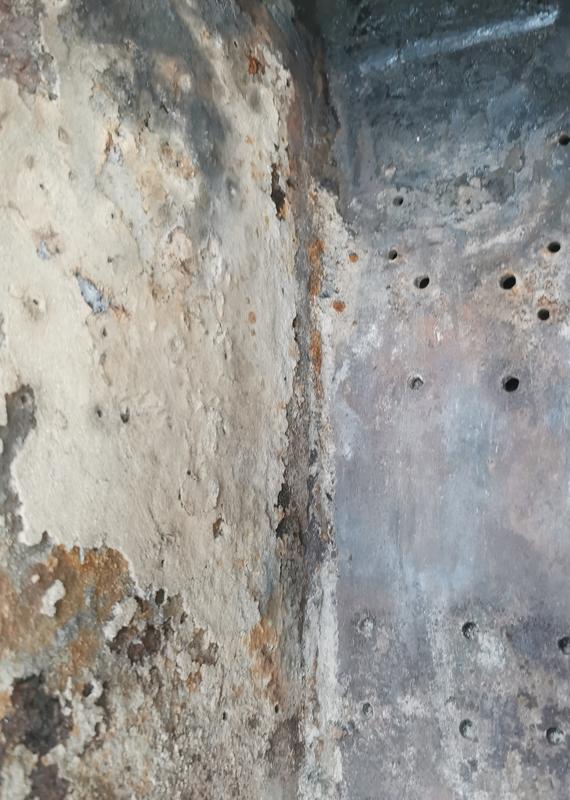

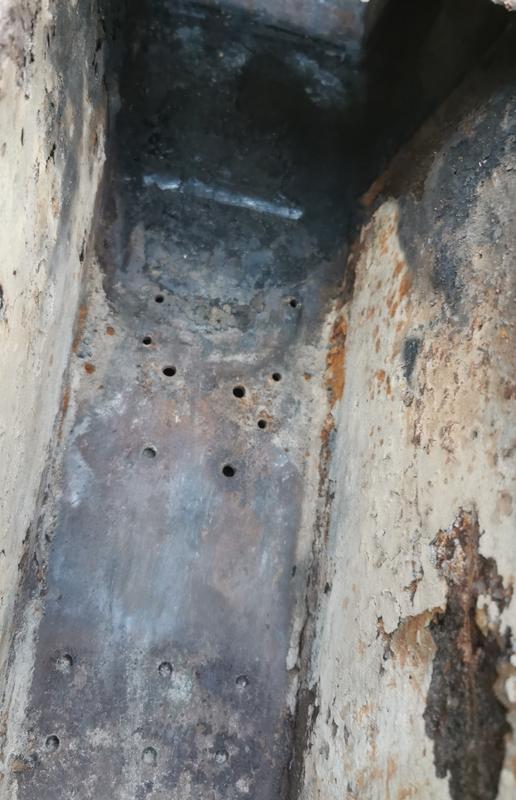

Nem lenne életbe vágó az emelős fej ha ezt a vályús dolgot meg tudnám úgy csinálni hogy a befúvó lukak ne tömődjenek el....
Keresem a régebbi hsz ek között a vályús fejekről a képeket de egyenlőre nem találtam szippatikusat.
A kazánt kicsit átalakítom, oldalt vágom ki és onnan megy be a fej, kisebb lesz a kémény átmérő mert ez a 300 felesleges de ilyen épp ilyen szigetelt kémény volt akkor itthon.
Neked fogyott 40kg naponta 1 házra? Bár nekem nincs tapasztalatom vályus fejjel, de nem hinnèm hogy nagy különbsèg lenne az emelőshöz kèpest. De próbáld ki ha van kedved új fejjel dolgozni, legalább lesz fogyasztási adat tapasztalat.
ez sajnos ilyen. ahogy mozog az anyag benne, ugy onkenytelenul is beesik. a kiaramlo levego sajnos soha nem lesz olyan eros, hogy a nehezebb hamu/salak darabokat kifujja.
ugy tudsz vele esetleg jatszani, hogy raksz bele egy felulrol lefele iranyu jaratot, vagy a levego bevezetest hosszabb uton viszed. mutatom mire gondolok:
en egy ilyen 40x40 zartszelvenyt hasznaltam, kb 3 centinkent kifurtam felul, melle hegesztettem 40x15x3 -as lemez darabkakat a 2. kepen lathato modon, majd az egesz letakartam meg egy 40-es laposvassal, amit alul furtam ki. igy a zartszelvenybol kiaramlo levego fentrol lefele utazott, mielott alul kiment vizszintesen.
Ezt felcsavaroztam a fej oldalara, igy a hamu nem tudott behullani a legjaratokba, nem tudta feltolteni azokat. legalabbis hosszutavon nem. hatranya, hogy nem huti a fejet a levego, de nekem emelos fejem volt, nem valyus - az nem jott be sajnos. Bocs a moricka abrakert, nincs keznel fotom.
Nem elèg, vagy nem jó helyre kapja a levegőt. Èn amikor csak a hamuvá nyomtam oldalról a levegőt, akkor füstölt, de nem volt vèszes, de így hogy megvan a másodlagos levegő, így semmi füst nincs.
en ugyanezzel kuzdottem anno. siman a langba fujd, kb mindegy hova. en nem fujatnam a langgal szembe, inkabb oldalrol befele vagy enyhen rezsusen felfele.
nem gondolom, hogy allithatonak kell lennie.
nezz meg egy faelgazosito kazant, abban is csak betolja a langba es az also kamraban keveredik, eg el teljesen.
Nekem szinte ugyan így nèz ki. Bár a vályus fejhez nem èrtek. Sztem a furatoknak így kell lenni. A furatok iránya sztem mindegy, csak a magasságot kell jól eltalálni, a láng közepe ès a felső harmada között a legjobb.
Látom páran próbálkoznak a szekunder levegő hozzávezetésével. Én is megcsináltam magamét. Eléggé kompromisszumos, mert adott a gyári vájús fej és a viszonylag kis kazánajtó-nyílás, így csavarozhatónak kellett lennie. Ráadásul az összecsavarozás csak a kazántestben történhet meg, miután betoltam az égőfejet. Még nem volt próba, szóval az lenne a kérdésem, hogy a szekunder levegő hozzávezetés esetén melyik a jobb megoldás: ahogy nálam, hogy oldalról fúj bele a füstbe, vagy láttam itt olyan megoldást, hogy felülről fúj be. Én igazából a füstölést szeretném lejjebb vinni, mert napraforgó és repce ocsúval fűtök és bármit próbálkozok, (rövid adagolás-sok levegő, hosszú adagolás-sok levegő, hosszú adagolás kevesebb levegő, stb) tud eléggé füstölni. Ködös, párás, anticiklonos időben a szomszédok nem nagyon komálják...
Èn is megcsináltam tavaly a webes elèrèst, de olyan sokszor nèzegettem már idènre leszedtem (amúgyis kellettek. PIN-ek) pont azèrt hogy èszrevètlenül tegye a dolgát, túl sokat piszkáltam èn is telóról. Szerencsère mechanika hiba már nincs, az utóègetőt fejlesztgetem. Annyira èszrevètlen lett hogy 2szer jártam úgy hogy azèrt állt le mert kifogyott a tüzelő mert elfelejtettem önteni rá vagy bealudtam vagy elmentem otthonról. Az extra program rèszeket privátba megírom. Küldj emailt.
aterzem:) en is "tulbonyolitottam" ha ugy vesszuk. lusta voltam nyomogombokat felprogramozni, egyszerubbnek lattam egy webes feluletet irni neki :D es telefonrol piszkalni az egetot.
emlekszem, a haverjaim hogy rohogtek, amikor a decemberi hoesesben kinn ultunk a futott 35 fokos medenceben, amit termeszetesen az ingyen tuzelovel futottem fel es elszoltam magam, hogy "megyek rakok a tuzre", elovettem a telefonom es magasabbra allitottam a fust hofokot :D
azota is kapom.
en a stabil egyenletes tuzet kerestem mindig, de nekem 2+ m3 pufferem van, volt hova tenni a melegvizet. biztonsagerzetet adott az, hogy a pufferben mindig volt 24 orara elegendo melegviz, nem fuggtem attol, hgy valami mechanikai hiba vagy akadas miatt esetleg megall a futes.
mivel a puffer a hoszigetelo burkon belul van, nem tekintettem vesztesegnek a hűlését.
ahany haz annyi szokas. majd ird meg, milyen otleteket valositottal meg a programozason.
Arduino belső library könyvtár van pid szabályzásra, így nem kell megtanulni 100 oldalas könyvet a pid szabályzásról. Annó totya-èk maguknak írták a pid programot a PIC-re. Így már nagyon egyszerű, feltelepíted beleigazítod a kódodba ès annyi.
Nekem csak egy 500l pufferem van. Azt most arra használom hogy áthidaljam a reggeli minuszokat, illetve ha napközben pedig amikor nem kell fűtès. A kinti hőfokból ès a pufferhőfokból pedig kiszámol egy kazán ègèshőt. Pl este 60 fokra ment fel a puffer hőfoka mert napközbe csak kicsi hőkivètel volt belőle, az ègèshő 195 fok majdnem minimumon ment a kazán, reggel 40 fokos volt a puffer ègèshő 255 fok. Tudom hogy már agyon bonyolítottam a vezèrlèst 😀, de mivel ez az ègető ilyen szerelem projektem mindig finomítgatok rajta. Nem szoktam ajánlani senkinek, hogy bonyolítsa túl ennyire a rendszert. Egy ismerősöm akár csinálni egy ègetőt, 1500l puffer van. Azt javasoltam hogy füst vagy ègèstèr hőfok kapcsoló finder időzítő meg szabályozható venti vagy EC venti, vagy DC venti. Csak megjegyeztem neki hogy valószínű pár százalèk tüzelőt megspórolna ha pid vezèrelnè a ventit. A legutolsó fejlesztèsem hogy automatán kitapasztalja a rendszer a beadagolási mennyisèget, ezzel megint sikerült a komforton javítani hogy nem magamnak írom be a beadagolási időt hanem kitapasztalja magának a vezèrlès. Így már borogathatok egymásra minden sz.rt... bàr azt vettem èszre hogy pár % tüzelőt spórol az ègető. Ez a fejlesztès is nyilván tök felesleges, de nekem jól esett 😀.
hat nezd, a vallalkozo abbol csinal hasznot amibol tud.
Ha el tudja adni penzert, bolond lenne ingyen adni. Ezert nem haragudhatunk rajuk.
en jopar evig kaptam az apritekot meg a fureszport az onkormanyzattol, mert a falu kornyeki gallyakat leapritottak es kidobtak. Tavaly vettem egy apritekolo gepet, azota az osszes szomszed ujra hozzam hordja a gallyakat tavasszal, gyakorlatilag 4-5 evre elore elore megvan a tuzelom.
A gondom egyedul az, hogy nem egyenletes az apritek, sok a hosszu vekony gally benne, ami miatt nem adagolhato csigaval :/ viszont kaptam tobb szaz kismeretu zsakot, ami pont befer a kazan ajtajan, igy zsakostol dobalom be a faelgazositoba.
Szoval szemesnek all a vilag, meg kell talalni mindig az aktualis lehetosegeket:)
egyetemen az egyik mumus targyam a szabalyozastechnika volt :D 3x-ra mentem at szerintem kegyelem 2-essel, szoval azota is magickent tekintek a PID szabalyzokra (tudom, nem azok, de valamiert nem fogtak meg).
egy dolog jutott eszembe: pufferre miert kell ilyen "bonyolult" vezerles?
miert nem eleg csak a fustgaz hofokot beallitanod aztan tolja ahogy tudja, a pufferbol ugyis lekevered a megfelelo vizhomersekletet.
en igy csinaltam anno. 250C volt a beallitott homerseklet, itt nem fustolt, szepen egyenletesen egett.
Megírtam az èn ègetőm rműködèsèt. Èrdekessègkèpp megosztom veletek.
Aprítékégető vezérlés:
Az aprítékégető egy Totya 23b kazánba lett beépítve, és folyamatos üzemű működést biztosít. A rendszer célja a hatékony hőtermelés és a stabil égéshőmérséklet fenntartása. A vezérlési program egy Arduino Nano-n fut.
Működési paraméterek
- Fogyasztás: 0.4-2 kg apríték óránként a PID vezérlés alapján
- Teljesítmény: 1-6 kW között, átlagosan ~ 73%-85% hatásfokkal
- Kimenet: relékimenet, amely egy 100 ms időablakban határozza meg, hogy hány százalékban kapcsoljon be a padló keringető szivattyú
2. Fuzzy logika (Égéstér hőmérséklet alapjelének számítása)
- Bemenetek: külső hőmérséklet (-5°C - 10°C), puffer hőmérséklet (30°C - 70°C)
- Kimenet: égéstér hőmérséklet alapjele (185°C - 350°C)
3. PID szabályzás (Égéstér hőmérséklet alapján)
- Alapjel: égéstér hőmérséklet alapjele (185°C - 350°C)
- Bemenet: égéstér hőmérséklete
- Kimenet: PWM jel a ventilátor fordulatszabályzásához (12%-60%)
Üzemmódok
- Kézi üzemmód: Potméterrel az égéstér hőmérséklet alapjel beállítható, csak a 3. szabályzó kör használata.
- Automata üzemmód: Potméterrel a lakás hőmérséklete beállítható, az 1., 2., és 3. szabályzó körök használata.
Elektronikai illesztések
- Tápegységek: 12V DC 5A (ventillátor), 24V DC 0.5A (vezérlés)
- Segéd NYÁK panel:
- PT100 erősítő LM358 IC
- Égéslevegő ventilátor driver
- DC-DC konverter
- Szilárdtest relék:
- 3 db 3 fázisú 40A
- 2 db 1 fázisú 20A
Beadagolás és levegőellátás
- Beadagolás: csigás adagoló szakaszosan hordja be az aprítékot
- Beadagolás feltételei:
- Az utolsó beadagolás óta legalább 100 ms eltelt
- Mért égéstér hőmérséklet nagyobb, mint az égéstér hőmérséklet alapjel
- Számolt ventilátor fordulat nagyobb, mint 40%
- Beadagolási idő: az utolsó 3 beadagolás után a tűztér melegedés üteméből módosítja az alap beadagolási időt, ha túlmelegedett csökkenti, ha nem melegedett be eléggé, akkor növeli a beadagolási időt
- Levegőellátás:
- Primer levegő furatok mennyiségének növelése biztosítja a jobb égést
- Szekunder levegő arányos beállítása az optimális égéshez
- Ventilátor fordulatszámát a PID vezérli
Ez a vezérlés biztosítja az optimális ég
ést, a stabil hőmérsékletet és a hatékony energiafelhasználást.
Nagyon nem idevaló de hátha valakit mégis érdekel!
Eladó egy 9-22 kW között a teljesitmény igény fügvényében autómatikusan moduláló Monoblokkos levegő - viz hőszivattyú. Uj, önköltségi áron gyári garanciával. 1,5M forint értékben. Számlás eladás is megoldható + áfa mellett.
A készüléket téves számitások miatt vásároltam meg duplán, de kiderült, hogy egy készüék is ellátja a házat radiátoros fűtésre alkalmas. Töltete uj ózonkimélő gáz R 32. H tarifa igényelhető hozzá, - természetesen ez esetben a villnyrendszert a mai kivánságoknak megfelelően át kell alakittatni.
3 fázis / 16 amper. télen fűtésre, nyáron hűtésre és használati melegviz készitésére alkalmas. 2024 es év telét egy készülék 11,000 kW energiával kifűtött közel 1200 lég m3 területű házat. ez durván h tarifával 280,000 ft.
Èn is 2 helyről tudtam hozni a fűrèszport ingyen, az egyik már most szólt hogy jövőre pènzbe kerül mert eladják pellettálni, a másik egyedül meg kevès, így most lett ígèretem 20m3 napraforgó ocsura, nállunk azt se adják oda, ez is csak ismerősön keresztül aki eddig is hordott ki a birkáknak mert valamennyire tűzközelbe van. Úgyhogy jobb felkèszülni. Faaprítèk az akácosból volt, csak azzal sok a munka. Ahhol fizetős lesz a fűrèszpor, ott is csak azèrt jutott eszükbe vagy 20 èv után hogy eladják a fűrèszport, mert elkezdtem elhordani, addig megsemmisítettèk...
Biztos,hogy jól ég,de kevés az esély ,hogy olcsón beszerezhetö!Ami éghető azt el is égetik vagy helyben vagy pénzt csinálnak belőle.Így jártam sajnos annak idején a fűrészporral is hegyekben állt a fatelepen nagyon olcsón el lehetett vinni míg ki nem találták ,hogy brikettálva jó pénzt lehet belőle csinálni.Azután maradtak a különböző gabona tisztítási hulladékok.Van több féle ami jól ég csak sajnos közös hátrányuk a nagy hamutartalom.Ezért csináltam a szerkezethez hamu kihordót nélküle mikor mindent fűtök 1 napot se tudna folyamatosan a menni.
