Jó napot kívánok mindenkinek! Láttam, hogy sokan használják a W1209 vezérlőt. Én is módosítottam egyet, a hagyományos relét egy SSR-rel helyettesítettem, amely akár 460 W terhelést is elbír. A hagyományos relé tekercsének régi forrasztási pontjaira egy 650 ohmos ellenállást és egy átkötést forrasztottam, ahogy a mellékelt képeken is látszik, így a csatlakozóra bármilyen más típusú SSR relé is köthető. Ezután a ház hátuljára rögzítettem egy kis tápegységet és magát az SSR-t. Így egy kis praktikus eszköz jött létre, amely visszajelzésként használható régebbi inkubátorokhoz, amelyekben az eredeti vezérlő meghibásodott, illetve különféle más hőmérséklet-szabályozási alkalmazásokban.
Sziasztok! Én is szeretném megépíteni ezt az elektronikus áramkört. Tudna valaki segíteni egy tisztább, jobban olvasható kapcsolási rajzzal, illetve egy 1:1 méretarányú nyomtatott áramköri tervvel PDF formátumban, hogy toner-transzfer módszerrel elkészíthessem a NYÁK-ot? Előre is nagyon köszönöm a segítséget!
Automata keltető Sziasztok! Én is építettem egy kisebb keltetőt, amit szeretnék nektek bemutatni. Egy 25 literes, hőszigetelt utazó hűtőládából készült. Az elektronikai részhez egy Arduino Nano-t használtam, egy motoros fiókot a tojások forgatásához, valamint egy 12V-os PC ventilátort, amit 8V feszültséggel táplálok. Mellékelek képeket a készülékről, a nyomtatott áramköri lapról és a kapcsolási rajzról. Az összes funkciója a következő:
A tojások automatikus forgatása, igény szerint programozható.
A hőmérséklet, páratartalom és hiszterézis kijelzése és programozható szabályozása a felhasználó beállítása szerint.
Hang- és fényjelzés (LED), ha a beállított értékek túllépésre kerülnek.
Az idő megjelenítése, a keltetési napok programozása, valamint a visszaszámlálás a kikelésig.
A tojásforgatás automatikus leállítása a 18. napon (tyúktojás esetén).
Az adatok megőrzése áramszünet esetén is.
Ha valakit érdekel egy ilyen keltető megépítése, nyugodtan írjon üzenetet.
Üdvözlök mindenkit. Szeretnék bemutatni egy 3D házmodellt az STC1000 és STC3028 típusú vezérlőkhöz, mivel láttam, hogy sokan használják ezeket a készülékeket. Csatolok néhány képet illusztrációként. Akinek szüksége van a 3D nyomtatási fájlokra, üzenetben jelezheti.

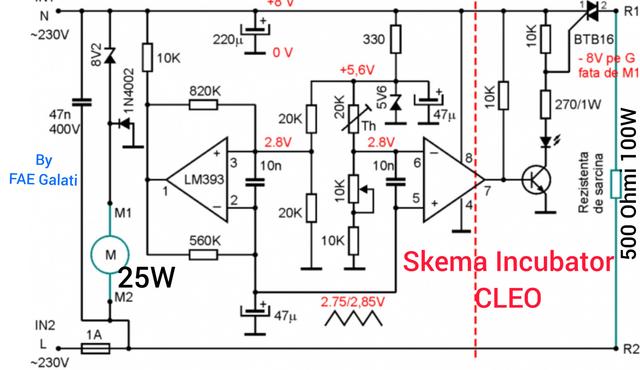

Bevezető Sok gazdának és tenyésztőnek van CLEO inkubátora. Én néhány javítást és fejlesztést végeztem rajta, amelyeket szeretnék megosztani, hátha másnak is hasznosak lesznek.
1. Integrált áramkör foglalattal Beépítettem egy IC-foglalatot. Így ha az integrált áramkör meghibásodik, gyorsan és egyszerűen kicserélhető, nincs szükség hosszadalmas kiforrasztásra.
2. Pontosabb hőmérő A gyári kínai hőmérőt kicseréltem egy digitális, sokkal pontosabb hőmérőre, amely közvetlenül a készülékből kapja a 9 V-os tápellátást. Így nem kell többé elemeket cserélni.
3. Könnyebb hőmérséklet-szabályozás A trimmert lecseréltem egy hosszabb csúszkával rendelkező változatra, amelyhez gombot is szereltem. Így egyszerűen be tudom állítani a hőmérsékletet a tojás típusa, az inkubációs szakasz és a keltetés ideje szerint.
4. Biztonságosabb tápellátás Az áramkört galvanikusan leválasztottam: külön 9 V-os tápegységet használok a vezérléshez, míg a 230 V-os rész optotriacon (MOC3063) és RC-snubberen keresztül kapcsolódik. Ez SSR relével is kiváltható.
5. Extra védelem STC3028 vezérlővel A pontos hőmérséklet- és páratartalom-kijelzéshez, valamint a túlmelegedés elleni védelemhez egy STC3028 vezérlőt is beépítettem. Beállítottam, hogy 38,6 °C felett vagy hiba esetén automatikusan lekapcsolja az inkubátort a hálózatról.
Összegzés Az inkubátor ezekkel a módosításokkal biztonságosabb és pontosabb lett. Természetesen a készülék használható a kiegészítő vezérlő nélkül is, de én hasznosnak találtam. Mellékelve találhatóak fotók és a kapcsolási rajz is azoknak, akik hasonló fejlesztéseket szeretnének megvalósítani.

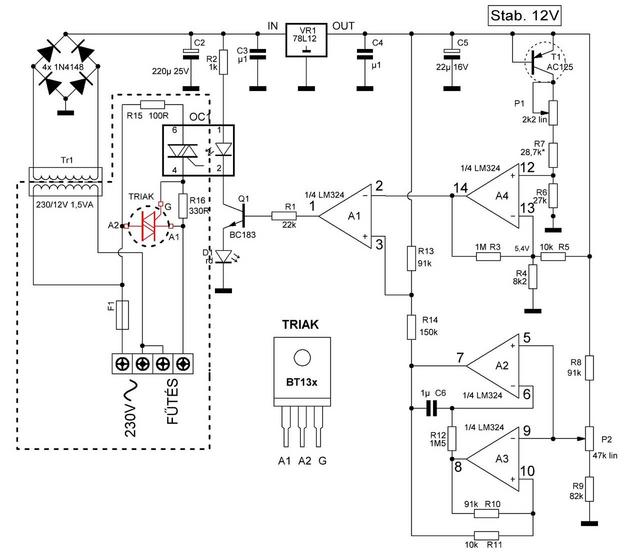

Salut tuturor! Sunt nou pe forumul vostru și urmăresc site-ul vostru cu interes. Sunt din România și, deși nu vorbesc maghiară, folosesc aplicația Google Translate pentru a comunica, așa că îmi cer scuze dacă fac greșeli. Aș dori să experimentez cu desenul unui termostat de incubator găsit aici și aș aprecia ajutorul vostru dacă cineva are desenul PCB în format pdf. Atașez și desenul electronic. Vă mulțumesc anticipat.
Eladó lenne Szabolcs-Szatmár-Bereg megyében egy egyedi készítésű keltetőgép. Egy keltetés történt benne. Akkor 80% felett volt a keltetési arány. Az elektronikai vezérlő részét szerintem ki kell cserélni. Elég instabil volt ez az elektronika. A keltetés ideje alatt kiégett az egyik izzó. Tönkre ment az elektronikában egy Ic., amit nagyon gyorsan sikerült kicseréltetnem. Viszont így majd egy napig fűtés nélkül volt a keltető. - S ennek ellenére is elég magas volt a keltetési arány -. Szóval én ezt az elektronikát már kicserélném. A keltető háza, nagyon jól hőszigetel, a fórum tapasztalatai alapján építettem annak idején. 80 tojást keltettem benne, de kicsivel többet is elbír. Forgatja a levegőt a beépített ventillátorok miatt, így közel azonos a hőmérséklet lent és fennt, a páratartalom szabályozható a házon lévő furatok segítségével. Erre a gépre tényleg büszke vagyok :). Már nem fogjuk soha használni. Árat nem írnék. Akit érdekel azzal úgyis megtudok egyezni. Elérhetőségem a nick névnél lévő email cím.
Akkor sajnos valószínűleg szenzor hiba. Rosszabb esetben akár a vezérlő mikrokontroller is meghibásodhatott.
Elképzelhető kontakt hiba is.
Ha kideríthető a szenzor típusa, és beszerezhető, akkor csere. Ha nem, akkor egy külön páramérőt kell alkalmazni. Eredetileg sem szabályozta a párát, csak tájékoztatásképpen volt hasznos.
"A NEDVESSÉGMÉRŐ INICIALIZÁLÁSA: Amennyiben sokáig nem volt bekapcsolva a készülék, illetve az első beindítás alkalmával szükséges lehet a nedvességmérő inicializálása. Ha a nedvességmérő nem volt helyesen inicializálva (a kijelzőn EEE jelenik meg), szükséges bekapcsolva hagyni a vízzel megtelt keltetőt és pár perc múlva a keltető magától inicializálódik. A másik, gyorsabb megoldás az, ha meleg levegőt lehel a bekapcsolt keltetőben lévő nedvességmérőre."
Ha ez nem segít, vizsgáld meg a szenzor csatlakozásait.
A keltető fűtése kb. 32 W teljesítményű fűtőfóliával van megoldva.
